Vamos analisar cada uma das afirmativas para conseguir decidir qual é a afirmativa correta. A primeira afirmativa diz que a martensita é feita a partir da perlita, será mesmo?

Essa afirmativa é falsa, a martensita não vem da perlita, mas sim, da austenita. Bora para a próxima.

A segunda afirmativa diz que a martensita é uma solução sólida de carbono e ferro com estrutura CCC. Essa afirmativa está parcialmente correta, apesar da martensita ser sim uma solução sólida de carbono e ferro, ela não apresenta estrutura CCC, mas sim, TCC.

Portanto, essa afirmativa também é falsa.

Já a última alternativa fala sobre a transformação martensítica. Essa alternativa sim, está completamente correta. A transformação martensítica de fato é um processo de resfriamento rápido da austenita que é conhecido como têmpera.

Encontramos nossa resposta então, a afirmativa correta é a afirmativa c.

1. É uma solução sólida supersaturada de carbono (não se forma por difusão)
2. Microestrutura em forma de agulhas
3. É dura e consequentemente frágil

No estado temperado, a martensita, é tão frágil que não pode ser utilizada para a maioria das aplicações. As tensões internas que possam ter sido introduzidas durante a têmpera tem um efeito de enfraquecimento. A ductilidade e a tenacidade podem ser aprimoradas e as tensões internas aliviadas por meio de um tratamento de revenimento.

Pode-se obter duas microestruturas: bainita e esferoidita

Bainita: microconstituinte, resultante da decomposição da  HYPERLINK "https://pt.wikipedia.org/wiki/Austenita" \o "Austenita" austenita em um produto de duas fases:  HYPERLINK "https://pt.wikipedia.org/wiki/Ferrita" \o "Ferrita" ferrita em forma de placas e partículas de carbonetos. Este microconstituinte pode ser obtido tanto por tratamento térmico com resfriamento contínuo, como por tratamento térmico isotérmico

Esferoidita: se uma liga de aço com microestrutura bainítica ou perlítica for aquecida e deixada a uma temperatura abaixo do eutetóide por um longo tempo irá se formar essa respectiva microestrutura.

1. A austenita ao passar por um resfriamento lento passa a se tornar Perlita

Passo 2

2. A austenita ao passar por um resfriamento moderado passa a se tornar Baianita

Passo 3

3. A austenita ao passar por um resfriamento rápido passa a se tornar Martensita

Sigmoidal

Isotérmica

Tempo

1. Observem que a microestrutura 1 está em uma região liquida, então temos:



Passo 2

2. Notem que a microestrutura ao ir sendo resfriada vai se solidificando, porém ainda contém a fase liquida (α+L).



Passo 3

3. Rebatendo o ponto C, tem-se uma composição de 43% de Ni.



Passo 4

4. Ocorrendo o resfriamento irá aparecer mais partículas sólidas, com uma composição de 35% de Ni (podemos olhar onde rebate a linha tracejada).



Passo 5

5. Por fim tem-se uma microestrutura 100% sólida, com uma composição também de 35%Ni.

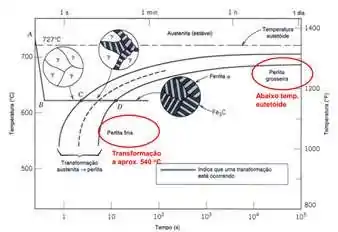

A morfologia da perlita vai diferenciar conforme a temperatura de transformação. Resfriamentos próximos à temperatura eutetoide levam à formação de perlita de maior tamanho de grão e com lamelas (das fases ferrita e cementita) de maior espessura (perlita grossa).

Quanto menor é a temperatura de transformação, menor é o tamanho de grão da perlita e menor é a espessura de lamela. Isso ocorre devido as baixas taxas de nucleação e altas taxas de difusão próximas a temperatura eutetoide, o que resulta em estruturas grosseiras. Ao reduzir a temperatura de transformação, aumenta-se gradativamente a taxa de nucleação e reduz-se a taxa de difusão, derivando em estruturas mais refinadas

Na letra a:

Superaquecimento e super-resfriamento correspondem, respectivamente, a aquecimento ou resfriamento acima ou abaixo de uma temperatura de transição de fase sem a ocorrência da transformação.

Na letra b:

Esses fenômenos ocorrem porque, mesmo na temperatura de transição de fase, a força motriz não é suficiente para causar a transformação. A força motriz é aprimorada durante o superaquecimento ou super-resfriamento.

Oi pessoal, tudo bem? Vamos analisar essa questão.

Com relação às microestruturas temos que:

: Microestrutura Bifásica encontrada em ferros fundidos e em alguns aços. É formada a partir da transformação da na sua composição eutetóide. Consiste em camadas alternadas de e .

: Produto de transformação austenítica. Encontrada em ferros fundidos e aços. É formada a temperaturas entre aquelas em que ocorrem a transformação da e da . Consiste em e uma dispersão fina de .

: Consiste em esferas como as partículas de Cementita com em sua matriz. É relativamente macia e formada através de um tratamento térmico a alta temperatura de ou .

Com relação à propriedade mecânica, podemos dizer que a resistência mecânica da bainita é maior que a da perlita devido à menor escala de tamanho da lamela eutetóide. A resistência mecânica da perlita é maior que a da esferoidita.

Portanto, podemos destaca-las, com relação à resistência mecânica, da seguinte forma:

Oi pessoal, tudo bem? Vamos analisar essa questão.

Os diagramas de transformação por resfriamento contínuo são construídos a partir das temperaturas críticas de transformação. Essas temperaturas nos dão os limites de taxa de resfriamento para formar determinada microestrutura.

Para os diagramas de aço-carbono teremos a curva de transformação martensitica e perlitica enquanto no diagrama dos aços-liga, teremos a presença da curva de transformação para a bainita também.

Outra diferença que pode ser citada é que a curva perlitica proeutetoide para aços-carbono são posicionadas em tempos mais curtos do que para os aços-liga.
