Enunciado

Mecânica e Resistência dos Materiais - Beer - Resistência dos Materiais- Ed: 3º - Capítulo 6.Problemas - Ex. 32

Resolver os P r o b s . 6 . 8 e 6.1 2 , usando o círculo de mohr.

Passo 1

Nosso objetivo nesse problema é determinar os planos principais, as tensões principais, a orientação dos planos com o máximo cisalhante e os normais que ocorrem nesse plano com máximo cisalhante, para isso, precisamos determinar as seguintes coisas primeiro:

  • Circulo de mohr
  • Raio do círculo
  • Tensão média

Tendo esses dados, poderemos determinar os nossos objetivos, sendo assim podemos prosseguir.

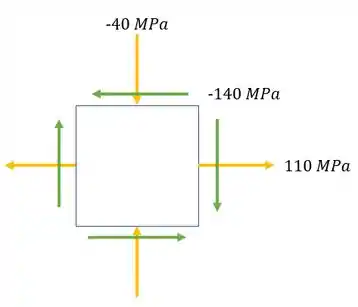

Sabemos que o nosso elemento é dado pelo seguinte estado de tensões:

Sabemos que em seguida, precisamos lembrar que os nossos eixos são dados por duas retas, uma de tensões cisalhantes, e uma de tensões normais:

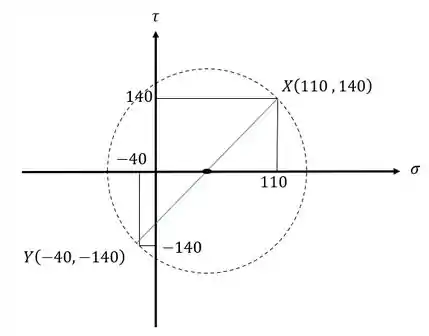

E sabemos que se juntarmos a tensão x com a negativa da tensão cisalhante e a tensão y com a positiva da tensão cisalhante, obtemos dos pontos pertencentes ao nosso círculo de mohr, e que são imediatamente opostos. Sendo assim teremos que:

X (sigma_x , - tau_x y) = X (110 , 140)

Y (sigma_y , tau_x y) = Y (- 40 , - 140)

Passo 2

Se ligarmos os pontos, podemos determinar as tensões médias no círculo de mohr:

Sabemos que:

sigma_M é d = (sigma_x + sigma_y)/(2) = (110 - 4 0)/(2) = (70)/(2) = 35 M P a

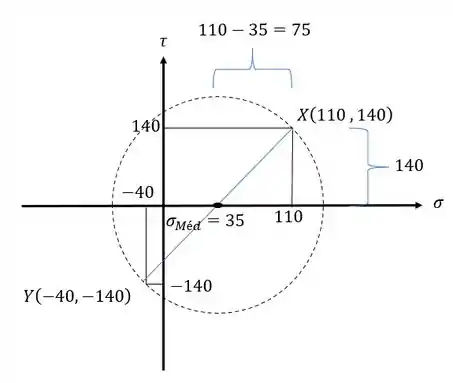

Assim podemos determinar também o raio do nosso círculo:

R^2 = 7 5^2 + 1 40^2

R = 158,8

Passo 3

Agora podemos ir pensando os nossos objetivos um por um:

  • Determinar os planos principais

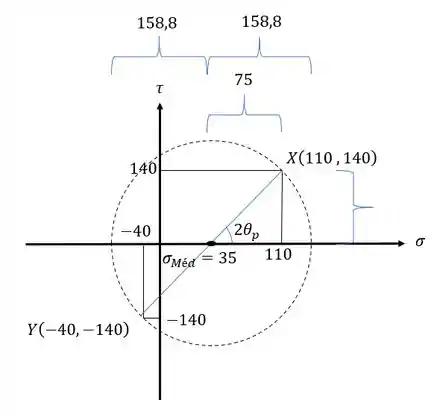

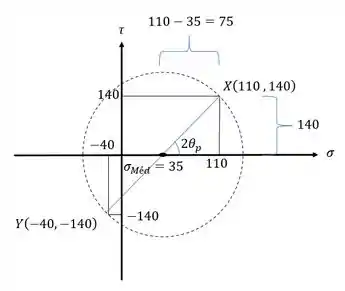

    • Isso podemos ver no nosso círculo da seguinte maneira:

    Sabemos que:

    T g 2 theta_p = (14 0)/(7 5)

    2 theta_p = 61,8 °

    theta_p 1 = 3 0,9 °

    theta_p 2 = 90 ° - 3 0,9 ° = 59,1 °

  • Determinar as tensões principais

    • Isso podemos ver no nosso círculo da seguinte maneira:

    Sabemos que:

    sigma_1 = 35 + 158,8 = 193,8 M P a

    sigma_2 = 35 - 158,8 = - 123,8 M P a

  • Determinar a orientação do plano de tensões cisalhante

    • Essa é bem simples, basta fazer o seguinte:

    theta_S = theta_p + 45 °

    Sendo assim teremos que:

    theta_S 1 = 5 9 , 1 ° + 45 ° = 104,1 °

    theta_S 1 = 5 9 , 1 ° - 45 ° = 14,1 °

  • Determinar a tensão normal na tensão cisalhante máxima

sabemos que a tensão cisalhante máxima ocorre quando o raio está na vertical, e coordenada desse ponto é dado por:

sigma_M E D , R

sigma_M E D = 3 5 M P a

tau_M a x = R = 158,8 M P a

Resposta

theta_p = 3 0,9 ° e 5 9 , 1 °

sigma_1 = 193,8 M P a

sigma_2 = - 1 23 , 8 M P a

theta_S = 104,1 ° e 14,1 °

tau_M a x = R = 158,8 M P a -> sigma_M E D = 35 M P a
