8. (a) Para r = 21 , faça os gráficos de x em função de t para as soluções com pontos iniciais (3, 8, 0) , (5, 5, 5) e (5, 5, 10) . Use um intervalo para t de, pelo menos, 0 ≤ t ≤ 30 . Compare seus gráficos com os da Figura 9.84 .

(b) Repita os cálculos do item (a) para r = 22, r = 23 e r = 24 . Aumente o intervalo para t o quanto for necessário para que você possa determinar quando cada solução começa a convergir para um dos pontos críticos. Registre a duração aproximada do estado transiente caótica em cada caso. Descreva como essa quantidade depende do valor de r .

(c) Repita os cálculos feitos nos itens (a) e (b) para valores de r ligeiramente maiores do que 24 . Tente estimar o valor de r para o qual a duração do estado transiente caótico tende a infinito.

Passo 1

L e t r a   A :

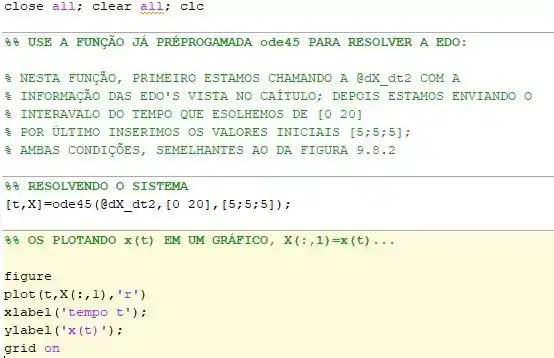

Para esse item, vamos usar exatamente o mesmo código usado na questão 6 dessa seção. A diferença mais importante vai ser nas definições de variações do tempo (O INTERVALO DO TEMPO) e também das condições iniciais (VALORES INICIAIS):

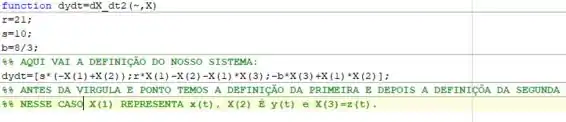

AHHH! Não se esqueça de mudar o valor de r para 21 na definição da função derivada, heim:

Passo 2

Usando t variando no intervalo de 0 ,   30 e o ponto inicial:

( 3 ,   8 ,   0 )

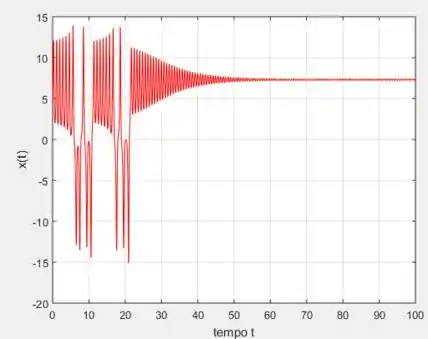

Então, colocando o programa pra rodar, vamos obter...

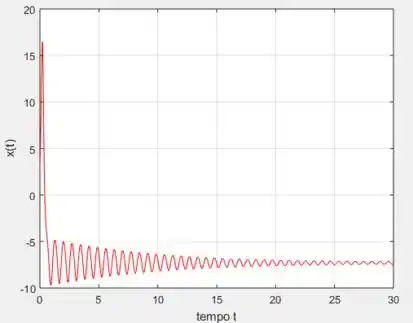

Mudando o ponto para ( 5 ,   5 ,   5 ) ...

Nesse caso, usei um intervalo maior para o tempo t .

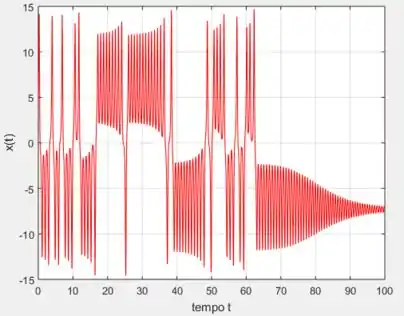

Para o ponto inicial ( 5 ,   5 ,   10 ) :

Comparando com os gráficos obtidos na figura 9.8.4, vemos que a parte caótica é diferente, mas a parte da convergência é mais semelhante.

Resposta

Ei, a resposta está no passo a passo :)
